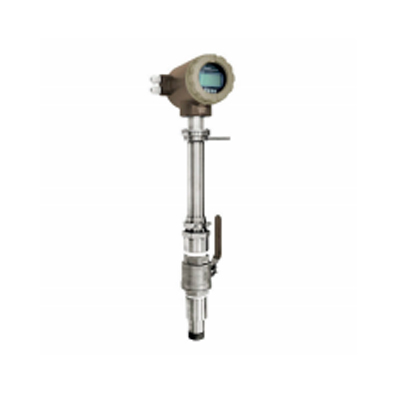

插入式電磁流量計

工作原理根據法拉第電磁感應定律，導電液體在磁場內流動產生感應電動勢。流過傳感器工作磁場的導電流體，在測量管壁與流動方向和磁場方向相互垂直方向的一對電極間產生與體積流量成比例的電動勢，電動勢與流體流速成比例關系，轉換器通過測量電極之間電勢差，測得流體的流

產品概述：

工作原理

根據法拉第電磁感應定律，導電液體在磁場內流動產生感應電動勢。流過傳感器工作磁場的導電流體，在測量管壁與流動方向和磁場方向相互垂直方向的一對電極間產生與體積流量成比例的電動勢，電動勢與流體流速成比例關系，轉換器通過測量電極之間電勢差，測得流體的流速，通過流速面積法，測得過管流量。

產品特點

①. 低頻三值矩形波恒流勵磁，不受工頻及現場各種雜散干擾的影響，工作十分穩定可靠；

②. 采用非均勻磁場的新技術及特殊的磁導結構，磁場穩定可，而且大大的縮小了體積，減輕了重量，使流量計具有小型輕量化的特點；

③. 采用專門的電子線路，具有空管自動復零的功能；

④. 在現場可根據用戶實際需要在線修改量程；

⑤. 無可動部件，無阻流部件．測量中幾乎無附加壓力損失；

⑥. 測量結果與流速分布、液體壓力、溫度、密度、粘度等物理參數無關；

⑦. 使用方便，安裝后只需接上電源，不需其它任何操作，即可輸出標準信號，便于非專業人員使用。

技術參數

轉換器部分
外殼材料	鋁合金
正常工作溫度	- 20℃ ~+60℃
貯運溫度	- 20℃ ~+60℃
使用環境濕度	相對濕度 5%~90%
供電電源	110/220VAC （110-240VAC），50Hz/60Hz； 24VDC±10%; 電池供電（3. 6VDC）
功耗	≤ 15VA
負載電阻	（4~20） mA 0~75Ω
測量精度	±1. 5%
測量范圍	0~0. 5~10m/s
小可測電導率	理論值≥ 5μs/cm；實際使用≥ 30μs/cm
顯示內容	a）瞬時顯示為 5 位，小數點可移動 b）累計顯示為 9 位，小數點可移動

傳感器部分
外殼材料	不銹鋼
可測管道口徑	1: DN80~DN500 2: DN600~DN1000 3: DN900~DN1400 4: DN1600~DN2000
壓力等級	1. 6MPa
防護等級	傳感器：IP67，轉換器 IP65( 出廠默認）；傳感器：IP68（全灌膠），轉換器 IP65；傳感器：IP68（全灌膠），轉換器 IP67（電池供電）
傳感器結構材料	不銹鋼
電極材料	316L
介質溫度	3一體式：－ 20℃ ~+100℃ 分體式：－ 20℃ ~+100℃
貯藏溫度	- 20℃ ~55℃
傳感器信號靈敏度	在 1 米／秒流速下，傳感器輸出 100~200μV
